■ 概要
CAX42 4X压力平衡打孔阀芯双导向单座笼式控制阀采用套筒及阀座大面积双导向结构,完全可抵消流体侧向偏置力对阀内件的扭转破坏,动态运行稳定可靠。多孔阀芯设计在通过节流面与密封面分离,保护密封面不受流体过度冲蚀的同时,与套筒相配合又起到了防闪蒸、抗空化、降噪音(5~10dBA)的作用。尤其是具有使作用在阀芯上的流体压力平衡的结构,只须用较小的操作力便可达到极其稳定的调节目的。
单凡尔线密封结构与各种高性能复合及金属压力平衡复合密封环相结合,又使其具有优良的密封性能。
CAX42 4X压力平衡打孔阀芯双导向单座笼式控制阀性能卓越,从一般工况到大压差、气液两相流等苛刻条件工况下都能可靠应用。
■ 标准规格
阀体部分
型 式:铸造球型阀
公称通径:CAX42X:DN80、100、CAX44X:DN125、150、200、250、300、350、400
公称压力:ANSI 150、300、600
DIN PN16、25、40、63、100
JIS 10K、20K、30K、40
GB PN1.6、2.5、4.0、6.3、10.0MPa
连接方式:法兰型 ANSI B16.5 RF、RTJ
GB/T9113 RF、FM
焊接型 ANSI B16.5 对接焊BW
法 兰 距:CL150RF、JIS10K、PN1.6MPa符合IEC60534.3-1标准系列37(等同于ISO5752标准系列37)
CL300RF、JIS20K、JIS30K、PN4.0MPa符合IEC60534.3-1标准系列38(等同于ISO5752标准系列38)
CL150/300RTJ符合ASME B16.10 CLASS 150/300RTJ
DIN PN16、25、40符合DIN3202-F1(等同于ISO5752标准系列1)
CL600、PN63、PN100 :基本系列 39。
请参阅表6.1~6.2及《C·H·R 三大系列控制阀综合样本》
阀体材质:请参阅表1
使用温度、压力范围请参阅图3
上阀盖形式:标准型…………-46~200℃;200℃~300℃
散热片型…………300℃~530℃
(请注意各种材料的使用温度、压力范围)
填 料:V型组合填料、石墨组合填料、石墨填料等
使用温度范围请参阅表2、图2
密 封 垫:缠绕垫圈(聚四氟乙烯+316、柔性石墨+316)
石墨夹金属垫圈(石墨+316、石墨+304)
阀内件部分
阀芯形式:多孔圆筒阀芯
流量特性:等百分比、线性 (请参阅图4)
阀内件材质:标准材质组合及使用温度范围请参阅表3
执行机构
形 式:DA系列多弹簧薄膜式
弹簧范围:请参阅表5
供气压力:最大6bar
气源接口::G1/8(DA1/DA2)、G1/4(DA3/DA4)、G3/4(DA5)
环境温度:-20℃~+80℃
标准规格:请参阅表5
选配附件
定位器、过滤减压阀、电磁阀、限位开关、阀位变送器、手轮机构、快速排气阀、速度控制阀、气动保位阀等
整机作用方式
气开式、气关式
整机性能
可 调 比:50:1
阀座泄漏量:符合ANSI B16.104Ⅳ级、Ⅴ级
回 差:3%(不带定位器)
1%(带定位器)
线 性:±5%(不带定位器)
±1%(带定位器)
额定Cv值:请参阅表4
允许压差:请参阅表5
外形尺寸:请参阅图5、表6.1~6.2
产品重量:请参阅表6.1~6.2
■ 特殊规格:
● 特殊检查
流量特性检查、材料检查(试验报告)、低温试验、蒸气试验、无损检测
●禁铜处理 ●特殊空气配管和特殊接头
●完全除油、除水处理 ●指定色涂层
●防砂、防尘型 ●防强腐蚀型
●真空工作条件用 ●接触大气部分SUS不锈钢螺栓、螺母
●寒带地区用 ●热带地区用

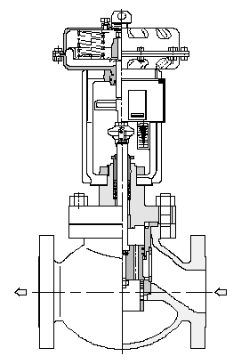

■ 阀体组件结构图:(如图1所示)
图1
表1:阀体材质
中国 | 美国 | 德国 | 温度范围 |
ZG230-450 WCB | A216 WCB(ASTM) | 1.0619 GP240GH | -10℃~400℃ |
ZG0Cr18Ni9 | A351 CF8(ASTM) | 1.4308 G-X6CrNi18 9 | -200℃~530℃ |
ZG0Cr18Ni12Mo2Ti | A351 CF8M(ASTM) | 1.4408 G-X6CrNiMo18 10 | -200℃~530℃ |
ZG0Cr18Ni12Mo2Nb | — | 1.4581 G-X5CrNiMoNb18 10 | -200℃~530℃ |
| A217 WC6(ASTM) | 1.7357 GS-17CrMo5 5 | -10℃~450℃ |
| A217 WC9(ASTM) | 1.7379 GS-18CrMo9 10 | -10℃~450℃ |
表2:填料的使用温度范围
填料类型 (A所示) | 代码 | 微密封件材质(B所示) | O型圈材质(C所示) | 防尘圈材质 (D所示) | 温度范围 | 上阀盖 型式 | 备注 说明 |
PTFE V型填料 | 1 | EPDM(三元乙丙橡胶) | EPDM(三元乙丙橡胶) | NBR (丁腈橡胶) | -25℃~180℃ | 标准型 | (交变载荷)带压缩弹簧 |
2 | VITON(氟橡胶) | EPDM(三元乙丙橡胶) | VITON (氟橡胶) | -25℃~200℃ | 标准型 | ||
石墨+因科镍填料 | 3 | — | — | NBR(丁腈橡胶) VITON(氟橡胶) | -20℃~400℃ | 标准型/带散热片型 | 一般 场合 |
纯石墨填料 (密度1.2) | 4 | — | — | VITON(氟橡胶) | -196℃~530℃ | 标准型/带散热片型 | 高、低温场合 |
石墨+PTFE | 6 | — | — | NBR(丁腈橡胶) | -196℃~200℃ | 标准型/ 加长型 | 低温 场合 |
注:选择温度范围时,如无特殊要求,应就近选择

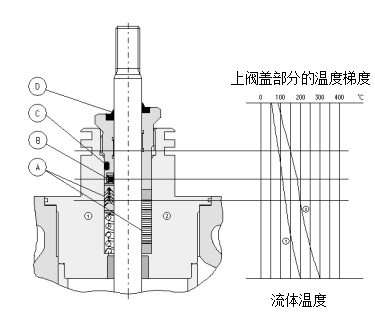

图2

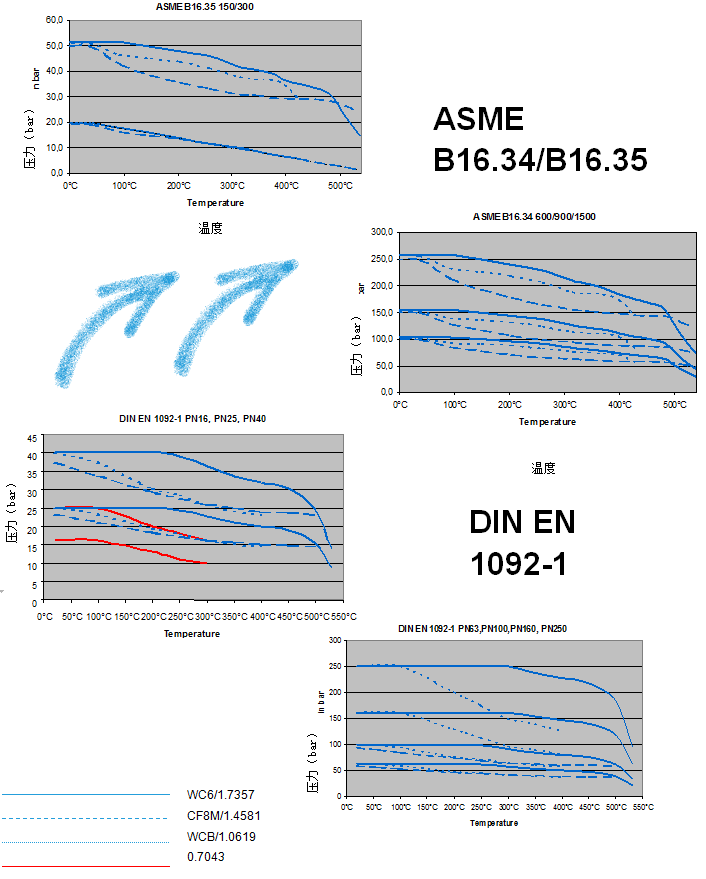

图3:温压曲线
表3:阀内件标准材质组合及使用温度范围
多孔圆筒阀芯 | 阀座 | 阀座密封形式 | 适用温度 |
0Cr17Ni12Mo2(1.4571)氮化处理 | 0Cr17Ni12Mo2(1.4571) | 金属密封 | -46℃~530℃ |
3Cr17NiMo(1.4122)氮化处理 | 2Cr13(1.4021)硬化处理 | 金属密封 | -46℃~530℃ |
9Cr18MoV(1.4112)硬化处理 | 9Cr18MoV(1.4112)硬化处理 | 金属密封 | -46℃~530℃ |
硬化处理包括:镀硬铬、堆焊Stellite合金、淬火处理、渗氮处理、喷涂钛化钨等。
阀芯形式 | 多孔圆筒阀芯 | ||||||
流量特性 | 线性 | 等百分比 | |||||
公称通径 | 行程 | Cv1 | Cv2 | Cv3 | Cv1 | Cv2 | Cv3 |
80 | 30 | 116 | 73 | 46 | 64 | 46 | 29 |
100 | 30 | 139 | 116 | 73 | 73 | 64 | 46 |
150 | 60 | 445 | 304 | 198 | 246 | 176 | 146 |
200 | 60 | 527 | 445 | 304 | 304 | 246 | 176 |
250 | 100 | 1053 | 761 | 445 | 608 | 445 | 375 |
300 | 100 | 1521 | 1053 | 761 | 842 | 608 | 445 |
350 | 100 | 2106 | 1521 | 1053 | 995 | 842 | 608 |
400 | 120 | 2925 | 2106 | 1638 | 1463 | 1053 | 878 |
表4:额定Cv值
等百分比特性(% 金属阀座) 线性特性(L 金属阀座)

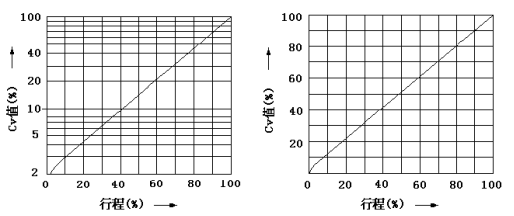

图4流量特性曲线
表5:允许压差(泄漏等级Ⅳ级):
执行机构DA2、3系列 | 作用型式;气开 弹簧数量 | 作用型式;气关 弹簧数量 | |||||||||||||
公称通径DN(mm) | 最大行程(mm) | 执行机构 尺寸参数 | Cv | 阀座 直径 (mm) | 3 | 6 | 9 | 12 | 3 | 3 | 3 | 6 | 6 | ||
bar | bar | bar | bar | 供气压力(bar) | |||||||||||
3.0 | 4.5 | 6.0 | 4.5 | 6.0 | |||||||||||
80 3″ | 30 | DA2DR—5XX 8000px2 (50in2) | 116 | 80 | - | 50.0 | - | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||
73 | 80 | - | 50.0 | - | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
64 | 80 | - | 50.0 | - | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
46 | 80 | - | 50.0 | - | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
29 | 80 | - | 50.0 | - | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
DA3DR—1XX 18000px2 (111in2) | 116 | 80 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||
73 | 80 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
64 | 80 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
46 | 80 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
29 | 80 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
100 4″ | 30 | DA2DR—5XX 8000px2 (50in2) | 139 | 100 | - | 50.0 | - | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||
116 | 100 | - | 50.0 | - | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
73 | 100 | - | 50.0 | - | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
64 | 100 | - | 50.0 | - | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
46 | 100 | - | 50.0 | - | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
DA3DR—1XX 18000px2 (111in2) | 139 | 100 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||
116 | 100 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
73 | 100 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
64 | 100 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
46 | 100 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
150 6″ | 60 | DA3DR—2XX 18000px2 (111in2) | 445 | 143 | 32.1 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||
304 | 143 | 32.1 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
246 | 143 | 32.1 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
198 | 143 | 32.1 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
176 | 143 | 32.1 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
146 | 143 | 32.1 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
200 8″ | 60 | DA3DR—2XX 18000px2 (111in2) | 527 | 172 | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||
445 | 172 | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
304 | 172 | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
246 | 172 | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
176 | 172 | - | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||||
执行机构DA5系列 | 弹簧数量 | 弹簧数量 | |||||||||||||
公称通径DN(mm) | 最大行程(mm) | 执行机构 尺寸参数 | Cv | 阀座 直径 (mm) | 4 | 6 | 8 | 2 | 2 | 2 | 4 | 4 | |||
bar | bar | bar | 供气压力 | ||||||||||||
3.0 | 4.5 | 6.0 | 4.5 | 6.0 | |||||||||||
150 6″ | 60 | DA5DR—1XX 40000px2 (248in2) | 445 | 143 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||
304 | 143 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
246 | 143 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
198 | 143 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
176 | 143 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
146 | 143 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
200 8″ | 60 | DA5DR—1XX 40000px2 (248in2) | 527 | 172 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||
445 | 172 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
304 | 172 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
246 | 172 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
176 | 172 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
250 10″ | 100 | DA5DR—2XX 40000px2 (248in2) | 1053 | 220 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||
761 | 220 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
608 | 220 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
445 | 220 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
375 | 220 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
300 12″ | 100 | DA5DR—2XX 40000px2 (248in2) | 1521 | 282 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||
1053 | 282 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
842 | 282 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
761 | 282 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
608 | 282 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
445 | 282 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
350 14″ | 100 | DA5DR—2XX 40000px2 (248in2) | 2106 | 313 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||
1521 | 313 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
1053 | 313 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
995 | 313 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
842 | 313 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
608 | 313 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
400 16″ | 120 | DA5DR—2XX 40000px2 (248in2) | 2925 | 400 | - | 47.1 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | |||
2106 | 400 | - | 47.1 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
1638 | 400 | - | 47.1 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
1463 | 400 | - | 47.1 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
1053 | 400 | - | 47.1 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||||||
878 | 400 | - | 47.1 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 |
注:1.“*”表示代号为1、2的直压式连接支架(常温),其余为圆螺母压紧式连接支架(常温或高温)。
2. “XX”的代码含义详见DA系列执行机构样本。

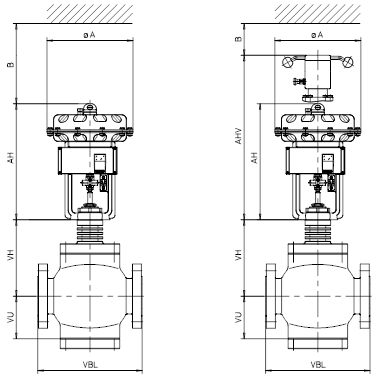

图5 DN80~DN400(3″~16″)
表6.1: 外形尺寸(mm)及重量(Kg)(DN80~DN400,DIN PN16/25/40)
| 阀体法兰尺寸符合 DIN 2543/2544/2545 法兰距符合 DIN 3202-F1 | ||||||||||
| 阀体组件 | DN | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
VBL | 310 | 350 | 480 | 600 | 730 | 850 | 980 | 1100 | |||
VH | <300℃ | 196 | 221 | 260 | 292 | 357 | 394 | 462 | 518 | ||
≥300℃ | 261 | 286 | 355 | 407 | 506 | 543 | 611 | 667 | |||
VU | 106 | 136 | 189 | 239 | 305 | 335 | 395 | 443 | |||
执行机构
| φA | DA2 | 270 |
|
|
|
|
|
| ||
DA3 | 400 |
|
|
|
| ||||||
DA5 |
|
| 596 | ||||||||
AH | DA2 | 404 |
|
|
|
|
|
| |||
DA3 | 489 | 625 |
|
|
|
| |||||
DA5 |
| 840 | 1010 | 1080 | |||||||
AHV | DA2 | 551 |
|
|
|
|
| ||||
DA3 | 651 | 888 |
|
|
|
| |||||
B | 150 | 200 | 340 | ||||||||
重量 | DA2 | 70 | 93 |
|
|
|
|
|
| ||
DA3 | 96 | 119 | 190 | 250 | 355 | 655 | 745 | 1395 | |||
DA5 |
|
| 330 | 390 | 450 | 750 | 840 | 1490 |
注:重量= 阀体组件+执行机构(不含手轮机构)
表6.2:外形尺寸(mm)及重量(Kg)(3″~ 16″ ANSI150/300)
| 阀体法兰尺寸符合 ANSI CLASS 150/300 RF/RTJ 法兰距符合IEC60534.3-1标准系列37/38 | |||||||||||||
| 阀体组件 | DN | 3″ | 4″ | 6″ | 8″ | 10″ | 12″ | 14″ | 16″ | ||||
VBL Cl. 150 | RF | 298 | 352 | 451 | 543 | 673 | 737 | 889 | 1016 | |||||
RTJ | 311 | 365 | 464 | 556 | 686 | 750 | 902 | 1029 | ||||||
VBL Cl. 300 | RF | 317 | 368 | 473 | 568 | 708 | 775 | 927 | 1057 | |||||
RTJ | 333 | 384 | 489 | 584 | 724 | 791 | 943 | 1073 | ||||||
VH | <300℃ | 196 | 221 | 260 | 292 | 357 | 394 | 462 | 518 | |||||
≥300℃ | 261 | 286 | 355 | 407 | 506 | 543 | 611 | 667 | ||||||
VU | 106 | 136 | 189 | 239 | 305 | 335 | 395 | 443 | ||||||
执行机构
| φA | DA2 | 270 |
|
|
|
|
|
| |||||
DA3 | 400 |
|
|
|
| |||||||||
DA5 |
| 596 | ||||||||||||
AH | DA2 | 404 |
|
|
|
|
|
| ||||||
DA3 | 489 | 625 |
|
|
|
| ||||||||
DA5 |
| 840 | 1010 | 1080 | ||||||||||
AHV | DA2 | 551 |
|
|
|
|
|
| ||||||
DA3 | 651 | 888 |
|
|
|
| ||||||||
B | 150 | 200 | 340 | |||||||||||
重量 | DA2 | 70 | 93 |
|
|
|
|
|
| |||||
DA3 | 96 | 119 | 190 |
|
|
|
|
| ||||||
DA5 |
|
| 330 | 390 | 450 | 750 | 840 | 1490 |
注:重量= 阀体组件+执行机构(不含手轮机构)
