RA1X12气动活塞式偏心旋转控制阀

RA1X12气动活塞式偏心旋转控制阀，由AT系列双活塞驱动齿轮齿条式角行程气动执行机构及偏心旋转阀阀体组件两大部分构成。偏心旋转控制阀阀芯的回转中心不与旋转轴同心，可减少阀座磨损，延长使用寿命；阀芯后部设有一个导流翼，有利于流体稳定流动，具有优良的稳定性。其次，还有流量大可调范围广的优点。

RA1X12气动偏心旋转控制阀具有结构紧凑，输出力矩大，动作灵敏、平稳，使用寿命长的特点。可广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等工业控制领域。

阀体部分

类型：偏心旋转控制阀，具体结构请参见1

公称通径：DN25、40、50、80、100、150、200、250、300

公称压力：GB PN1.6、4.0、6.3 Mpa；

ANSI150、300、 600

连接型式：无法兰型（对夹式）

法兰型GB PN1.6、2.5、4.0、6.3Mpa 符合HG20596-97M、FM；

ANSI CLASS150、300符合ANSI B16.5 RF及HG/T20615-97

法兰距：对夹式符合EN558:1995基本系列36；

法兰式符合GB/T12221-1989 EN558:1995及ISO5752-1982 基本系列3

阀体材质：材质对照及适用温度范围请参照表1

上阀盖：与阀体一体铸造

填料： V型组合填料、石墨组合填料、石墨填料等，适用温度范围请参阅表2

填料压盖形式：螺栓压紧式

阀体密封垫圈：金属缠绕垫圈、金属石墨垫圈、锯齿垫圈、平垫圈，具体材质及适用温度范围请参阅表3

油漆：碳钢壳体表面须按规定喷漆，材质为不锈钢及铜的壳体表面不喷漆

阀内件

阀芯型式：偏心旋转阀（带导流翼）

流量特性：近似等百分比，请参见图3

阀内件材质：标准材质组合及适用温度范围请参照表4

额定行程：全开60°

执行机构

型号名称：AT系列角行程气动活塞执行机构

材质：压铸铝合金

作用形式：DA双作用系列；

SR单作用系列（弹簧复位）气开式和气关式

结构形式：双活塞齿轮齿条结构（双作用）或双活塞弹簧复位齿轮齿条结构，具体结构请参见图3及图4

气源压力：双作用0.1～1.0Mpa，

单作用0.2～1.0Mpa

温度范围：-20℃～+150℃

转角可调范围：90°±4°

信号接口：1/8″G、NAMUR1/4″G、NAMUR1/2″G

动力介质：洁净、干燥、无腐蚀性空气或其它气体

外部保护：端盖及弹簧外表面涂覆高强度环氧树脂，缸体外表面喷砂后阳极氧化处理。

标准组配：请参阅表5

选配附件

定位器、过滤减压阀、电磁阀、限位开关、阀位变送器、手轮机构、快速排气阀、速度控制阀、气动保位阀等

整机性能

动作时间：请参阅表6

　阀座泄漏量：金属及非金属硬密封符合ANSI B16.104Ⅳ级、Ⅴ级；

非金属软密封符合ANSI B16.104Ⅵ级。

额定Cv值：请参阅表6

线性： ±2%（带定位器），±5%（定位器用等百分比凸轮），

回差： 1%

始终点偏差：±2%

可调比： 100:1

允许压差：请参阅表7.1～7.8

外形尺寸：请参阅图5及表8.1，8.2

产品重量：请参阅表8.1，8.2

特殊规格（按用户要求制造，具体内容如下）

·特殊检查：

流量特性检查、材料检查、低温试验、蒸气试验、无损检测

·禁铜处理 ·完全禁油、禁水处理

·指定色涂层　　　　　　·特殊空气配管和特殊接头

·防砂、防尘型　　　　·防强腐蚀型

·真空工作条件用　　　 ·接触大气部分不锈钢螺栓、螺母

·寒带地区用　　　　　 ·热带地区用

·法兰背面加工 ·带排污栓

·双重填料 ·蒸气夹套

阀体组件结构图

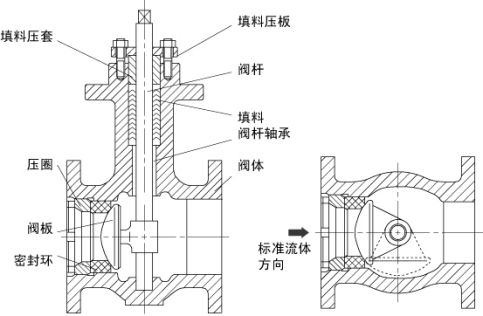

图1 RA1X12气动活塞式偏心旋转控制阀阀体组件结构

执行机构结构图

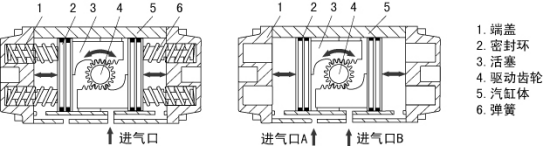

图2 单作用结构图3 双作用结构

表1 阀体材质及适用温度范围

中国	美国	适用温度范围
ZG230-450WCB	A 216 WCB ASTM	-10℃～400℃
ZG0Cr18Ni9	A351（CF8）ASTM	-200℃～530℃
ZG0Cr18Ni12Mo2Ti	A351（CF8M ）ASTM	-200℃～530℃
ZG0Cr18Ni12Mo2Nb	—	-200℃～530℃
	A 217（WC6）ASTM	-10℃～450℃
	A 217（WC9）ASTM	-10℃～450℃

表2：填料类型及适用温度范围

填料类型	适用温度范围	上阀盖型式	备注
PTFE V型填料	-25℃～180℃	标准型	（交变载荷）带压缩弹簧
PTFE V型填料	-25℃～200℃	标准型	（交变载荷）带压缩弹簧
石墨+因科镍填料	-20℃～400℃	标准型/散热型	一般场合
纯石墨填料（密度1.2）	-196℃～530℃	标准型/散热型	高、低温场合

表3：阀体密封垫片的适用温度范围

阀体密封垫圈类型	密封垫圈材质	适用温度范围
金属缠绕垫圈	0Cr17Ni12Mo2(316)+PTFE	-29℃～150℃
金属缠绕垫圈	0Cr17Ni12Mo2(316)+石墨	-20℃～360℃
金属石墨垫圈	0Cr17Ni12Mo2(316)+石墨	-20℃～360℃
锯齿垫圈	0Cr17Ni12Mo2(316)	-200℃～530℃
平垫圈	蒙乃尔(MONEL)	-200℃～550℃

表4：阀内件标准材质组合及使用温度范围

球芯材质(中国/美国)	密封阀座材质	适用温度范围	备注
WCB+HCr ZG0Cr18Ni9/CF8 ZG0Cr18Ni12Mo2Ti/CF8M ZG0Cr18Ni9/CF8硬化处理 ZG0Cr18Ni12Mo2Ti/CF8M硬化处理	聚四氟乙烯(PTFE)	-29℃～150℃	非金属软密封
	增强聚四氟乙烯（RTFE）	-29℃～180℃
	对位聚苯（PPL）	-29℃～300℃
	柔性石墨	-20℃～360℃	非金属硬密封
	镍基变形合金	-40℃～450℃	金属硬密封

硬化处理包括：镀硬铬、堆焊Stellite合金、淬火处理、渗氮处理、喷涂钛化钨等。

流量特性

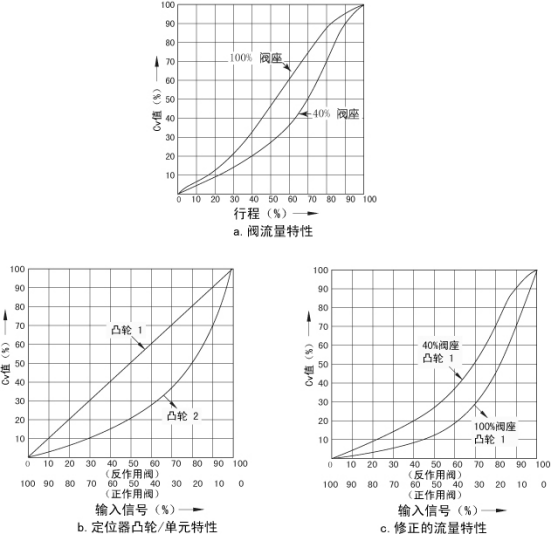

图4 定位器凸轮/单元，调节阀组合流量特性

表5 转角与流量百分率

转角(°)	0	10	20	30	40	50	55	60
Q/Qmax(%)	1.0	2.2	4.6	10.0	21.5	46.4	68.1	100

表6 Cv值、标准执行机构组配及动作时间

公称通径DN（mm）		25		40		50		80		100
阀座直径（mm）		12	19	18	30	22	36	36	59	46	75
额定流量系数Cv		5.6	14	12	30	20	50	60	150	100	250
执行机构型号		DA45/SR45						DA75/SR83		DA83/SR92
动作时间（s）	全开	0.4						0.5		0.8
	全闭	0.4						0.5/0.8		0.8/1.2
公称通径DN（mm）		150		200		250		300
阀座直径（mm）		74	116	102	152	129	190	155	228
额定流量系数Cv		240	600	400	1000	560	1400	760	1900
执行机构型号		DA125/SR140		DA160/SR190		DA210/SR240		DA240/SR270
动作时间（s）	全开	1.0/0.8		1.2		3.5		5.0
	全闭	1.0/1.6		1.2/2.5		3.5/6.0		5.0/7.0

注：表中执行机构为本公司标准配置，用户可根据应用工况及表7.1～7.8允许压差选择合适的执行机构。

允许压差

表7.1 双作用100%阀座（软密封）

单位：Mpa

公称通径（mm）			25	40	50	80	100	150	200	250	300
阀座直径（mm）			19	30	36	59	75	116	152	190	228
执行机构	气源KpaG		允许压差
DA45		400	3.00	3.00	3.00	0.68	0.35
DA 52		400		3.00	3.00	0.91	0.46	0.14
DA63		400			3.00	1.60	0.83	0.24
DA 75		400			3.00	2.27	1.17	0.34
DA 83		400			3.00	3.00	1.77	0.52
DA 105		400				3.00	3.00	1.17	0.50
DA 125		400					3.00	1.75	0.78	0.41
DA 160		400						3.00	2.04	1.11	0.62
DA 210		400						3.00	3.00	1.98	1.16
DA 240		400							3.00	2.90	1.70
DA 270		400								3.00	2.58

表7.2 双作用40%阀座（软密封）

单位：Mpa

公称通径（mm）			25	40	50	80	100	150	200	250	300
阀座直径（mm）			12	18	22	36	46	74	102	129	155
执行机构	气源KpaG		允许压差
DA45		400	3.00	3.00	3.00	1.63	0.85
DA 52		400		3.00	3.00	2.18	1.13	0.32
DA63		400			3.00	3.00	2.01	0.56	0.23
DA 75		400				3.00	2.84	0.80	0.33	0.17
DA 83		400					3.00	1.21	0.50	0.25	0.15
DA 105		400					3.00	2.60	1.07	0.55	0.32
DA 125		400						3.00	1.67	0.86	0.50
DA 160		400						3.00	3.00	2.23	1.31
DA 210		400							3.00	3.00	2.44
DA 240		400								3.00	3.00

表7.3 单作用100%阀座（软密封）

单位：Mpa

公称通径（mm）			25	40	50	80	100	150	200	250	300
阀座直径（mm）			19	30	36	59	75	116	152	190	228
执行机构	气源KpaG		允许压差
SR45K6		400	3.00	3.00	3.00	0.45	0.23
SR52K6		400		3.00	3.00	0.60	0.31	0.09
SR63K6		400			3.00	1.07	0.55	0.16
SR75K6		400			3.00	1.51	0.78	0.23	0.10
SR83K6		400			3.00	2.28	1.17	0.35	0.15
SR92K6		400				3.00	1.78	0.53	0.23	0.12
SR 125K6		400				3.00	3.00	1.17	0.52	0.27
SR140K6		400					3.00	2.05	0.92	0.48	0.28
SR190K6		400						3.00	2.15	1.12	0.65
SR240K6		400						3.00	3.00	1.91	1.12
SR270K6		400							3.00	3.00	1.76
SR300K6		400							3.00	3.00	1.93

表7.4 单作用40%阀座（软密封）

单位：Mpa

公称通径（mm）			25	40	50	80	100	150	200	250	300
阀座直径（mm）			12	18	22	36	46	74	102	129	155
执行机构	气源KpaG		允许压差
SR45K6		400	3.00	3.00	3.00	1.08	0.56
SR52K6		400		3.00	3.00	1.46	0.76	0.21
SR63K6		400			3.00	2.59	1.34	0.38	0.16
SR75K6		400			3.00	3.00	1.90	0.53	0.22
SR83K6		400				3.00	2.86	0.80	0.33	0.17
SR92K6		400				3.00	3.00	1.22	0.50	0.26
SR 125K6		400					3.00	2.72	1.12	0.57	0.34
SR140K6		400					3.00	3.00	1.96	1.00	0.59
SR190K6		400						3.00	3.00	2.36	1.38
SR240K6		400							3.00	3.00	2.36
SR270K6		400								3.00	3.00
SR300K6		400									3.00

表7.5 双作用100%阀座（硬密封）

单位：Mpa

公称通径（mm）			25	40	50	80	100	150	200	250	300
阀座直径（mm）			19	30	36	59	75	116	152	190	228
执行机构	气源KpaG		允许压差
DA45		400	10.00	10.00	10.00	0.77	0.39
DA 52		400		10.00	10.00	1.02	0.53	0.15
DA63		400			10.00	1.81	0.93	0.27
DA 75		400			10.00	2.57	1.32	0.39
DA 83		400			10.00	3.89	2.00	0.59	0.26
DA 105		400					4.00	1.27	0.57	0.29
DA 125		400					4.00	1.98	0.89	0.46	0.27
DA 160		400					4.00	4.00	2.31	1.20	0.70
DA 210		400						4.00	4.00	2.24	1.31
DA 240		400							4.00	3.29	1.93
DA 270		400								4.00	2.92

表7.6 双作用40%阀座（硬密封）

单位：Mpa

公称通径（mm）			25	40	50	80	100	150	200	250	300
阀座直径（mm）			12	18	22	36	46	74	102	129	155
执行机构	气源KpaG		允许压差
DA45		400	10.00	10.00	10.00	1.85	0.96	0.27
DA 52		400		10.00	10.00	2.47	1.28	0.36
DA63		400			10.00	4.00	2.27	0.64	0.26
DA 75		400				4.00	3.22	0.90	0.37	0.19
DA 83		400					4.00	1.36	0.56	0.29	0.17
DA 105		400					4.00	2.95	1.21	0.62	0.36
DA 125		400						4.00	1.90	0.97	0.57
DA 160		400						4.00	4.00	2.53	1.48
DA 210		400							4.00	4.00	2.77
DA 240		400								4.00	4.00

表7.7 单作用100%阀座（硬密封）

单位：Mpa

公称通径（mm）			25	40	50	80	100	150	200	250	300
阀座直径（mm）			19	30	36	59	75	116	152	190	228
执行机构	气源KpaG		允许压差
SR45K6		400	10.00	10.00	10.00	0.51	0.26
SR52K6		400		10.00	10.00	0.68	0.35	0.10
SR63K6		400			10.00	1.22	0.63	0.18	0.08
SR75K6		400			10.00	1.72	0.86	0.26	0.12
SR83K6		400			10.00	2.58	1.33	0.39	0.17
SR92K6		400			10.00	3.93	2.02	0.59	0.27	0.14
SR 125K6		400				4.00	4.00	1.32	0.59	0.31
SR140K6		400					4.00	2.32	1.04	0.54	0.32
SR190K6		400						4.00	2.44	1.27	0.74
SR240K6		400							4.00	2.17	1.27
SR270K6		400							4.00	3.41	2.00
SR300K6		400							4.00	3.74	2.19

表7.8 单作用40%阀座（硬密封）

单位：Mpa

公称通径（mm）			25	40	50	80	100	150	200	250	300
阀座直径（mm）			12	18	22	36	46	74	102	129	155
执行机构	气源KpaG		允许压差
SR45K6		400	10.00	10.00	10.00	1.22	0.63
SR52K6		400		10.00	10.00	1.65	0.86	0.24
SR63K6		400			10.00	2.93	1.52	0.43	0.18
SR75K6		400			10.00	4.00	2.16	0.61	0.25
SR83K6		400				4.00	3.24	0.91	0.37	0.19
SR92K6		400				4.00	4.00	1.38	0.57	0.29	0.17
SR 125K6		400					4.00	3.08	1.27	0.65	0.38
SR140K6		400					4.00	4.00	2.22	1.14	0.67
SR190K6		400						4.00	4.00	2.67	1.57
SR240K6		400							4.00	4.00	2.67
SR270K6		400								4.00	4.00

外形尺寸及重量

图5 RA1X12气动活塞式偏心旋转控制阀外形

表8.1 双作用外形尺寸（mm）及重量(Kg)

公称通径DN			25	40	50	80	100	150	200	250	300
L0			160			192	200	320	470	600	660
L	对夹式		102	114	124	165	194	229	243	297	338
L	法兰式		127	165	178	203	229	267	292	330	356
H1			126	132	136	192	195	283	311	372	392
H2			155	155	155	190	199	255	296	358	394
H3			40	45	49	70	108	150	180	220	260
G			1/8″G					NAMUR1/4″G			NAMUR1/2″G
重量		PN1.6Mpa/ANSI150RF	6	16	19	26	42	95	123	145	180
		PN2.5MPa	7	18	21	28.6	46.2	104.5	135.3	159.5	198
		PN4.0Mpa/ANSI300RF	7	18	21	28.6	46.2	104.5	142	167	207
		PN6.3MPa/ ANSI400RF	8	21	25	33.8	54.6	117	160	188.5	234

表8.2 单作用外形尺寸（mm）及重量(Kg)

公称通径DN			25	40	50	80	100	150	200	250	300
L0			160			200	230	400	550	660	725
L	对夹式		102	114	124	165	194	229	243	297	338
L	法兰式		127	165	178	203	229	267	292	330	356
H1			126	132	136	192	195	283	311	372	392
H2			155	155	155	199	207	272	322	394	474
H3			40	45	49	70	108	150	180	220	260
G			1/8″G					NAMUR1/4″G		NAMUR1/2″G
重量		PN1.6Mpa/ANSI150RF	7	18	21	29	47	105	135	160	200
		PN2.5MPa	8	20	23.5	32	52	115	148.5	176	220
		PN4.0Mpa/ANSI300RF	8	20	23.5	32	52	115	155	184	230
		PN6.3MPa/ ANSI400RF	9	23.4	27.3	41.6	61	136.5	175.5	208	260

注 1）重量=阀体组件+执行机构（不含手轮机构）。

2）夹套型高度H1及H5均增加15%。

3）带手轮机构高度H2应增加70（DN15～65），82（DN80～100），102（DN125～250），138（DN300～400）。

4）阀体法兰及法兰端面距可按用户指定标准制造。
