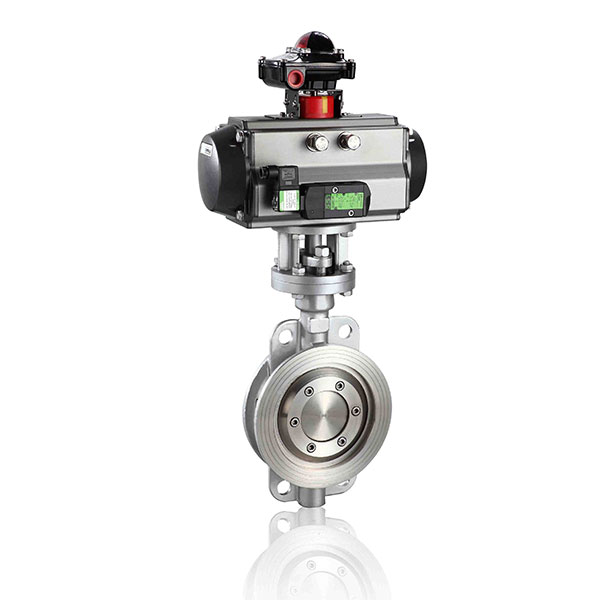

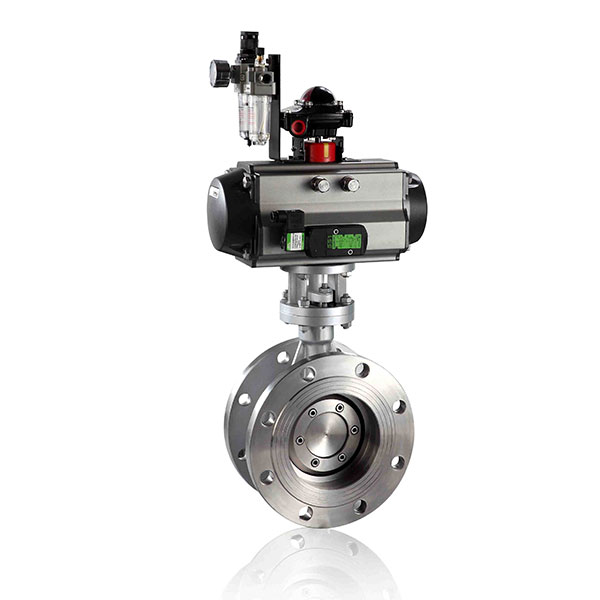

产品名称:气动硬密封蝶阀
产品型号:D673H-16C/P/R
产品概述:
D673H气动硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
D673H气动硬密封蝶阀特点:
1.本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2.密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3.碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4.大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5.本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6.驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
D673H气动硬密封蝶阀主要技术参数:
公称通经DN(mm) | 50~2000 | |||
公称药理PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
适用温度 | 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃ | |||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
泄漏率 | 符合GB/T13927-92标准 | |||
驱动方式 | 蜗轮传动、电动、气动、液动 |

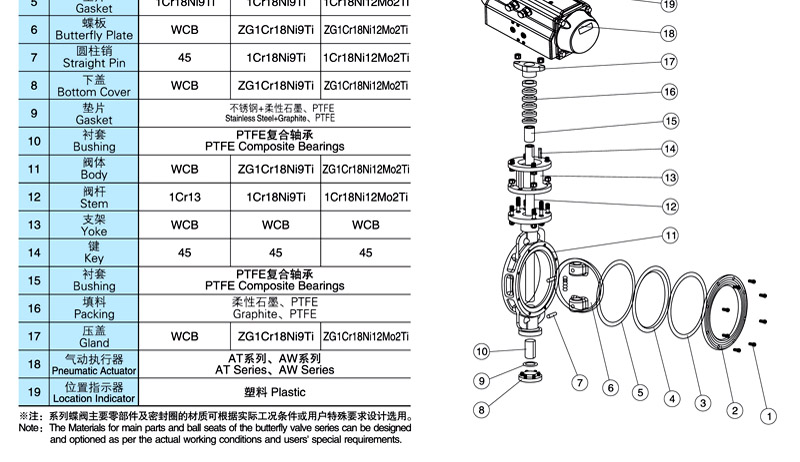

D673H气动硬密封蝶阀主要零部件材料:
零件名称 | 材料 |
阀体 | WCB、合金钢、不锈钢、QT450-10 |
蝶板 | WCB、合金钢、不锈钢、QT450-10 |
阀轴 | 2Cr13不锈钢、合金钢 |
密封圈 | 不锈钢圈 |
填料 | 柔性石墨 |

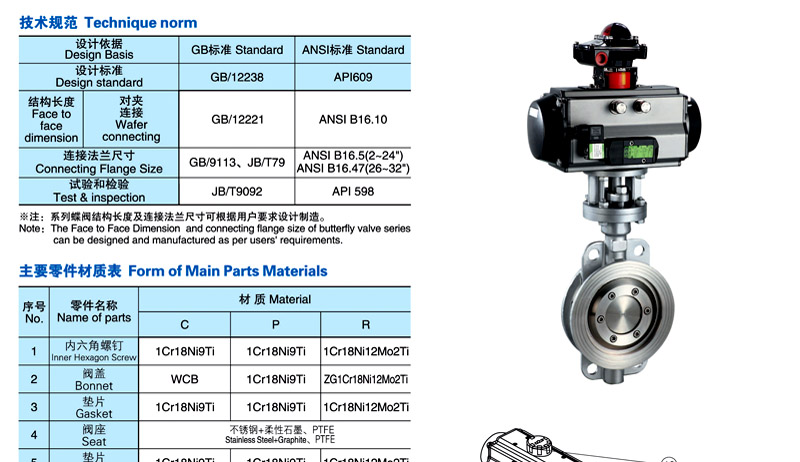

D673H气动硬密封蝶阀采用标准:
制造标准 | JB/T 8527-97 |
法兰标准 | GB9113-2000 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
订购须知:
1.请在订货时提供气动阀门详细口径规格、交货地点、交货时间、包装方式及增值税
(1)阀体工作压力
(2)阀体公称通径/口径
(3)阀体材质(铸铁、球墨铁、WCB、304、316、FRPP、UPVC、PVDF等)
(4)阀体连接形式;(法兰、内螺纹、外螺纹、焊接、对夹、卡箍、卡套等)
(5)阀体结构形式
(6)阀门包装方式(纸袋、纸箱及木箱等)
2.根据管道需要,决定选用双作用,(往复式.二位开关式)或弹簧复位式(常闭或常开式)。
3.可选配控制附件,需附件请来电注明。
(1)单电控电磁阀(断电进常闭或常开)(防爆或普通型);
(2)双电控电磁阀(开关式防爆或普通型);
(3)阀位开关回讯器(防爆及普通型);
(4)气源处理三联件(空气减压过滤器)。特殊使用环境(易燃易爆场合),可选防爆型;
(5)手动操作器(顶装及侧装);
(6)电气定位器(4-20MA)气动阀门定位器(0.15-0.8)Mpa。
4.本公司所有产品保质期为一年;
