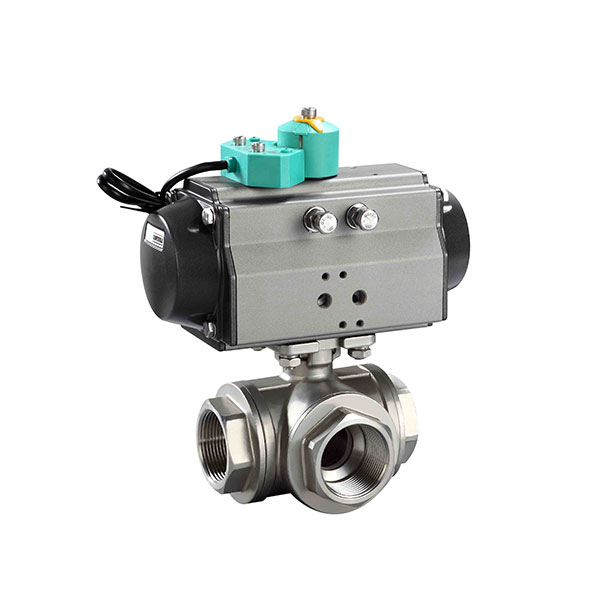

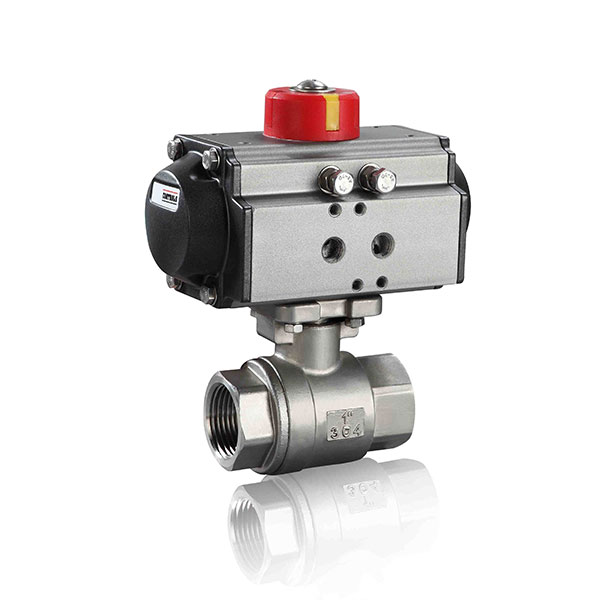

产品名称：气动螺纹球阀

产品型号：Q611F-16P/R

Q611F气动螺纹球阀简介

       Q611F气动螺纹球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

一、Q611F气动螺纹球阀产品特点

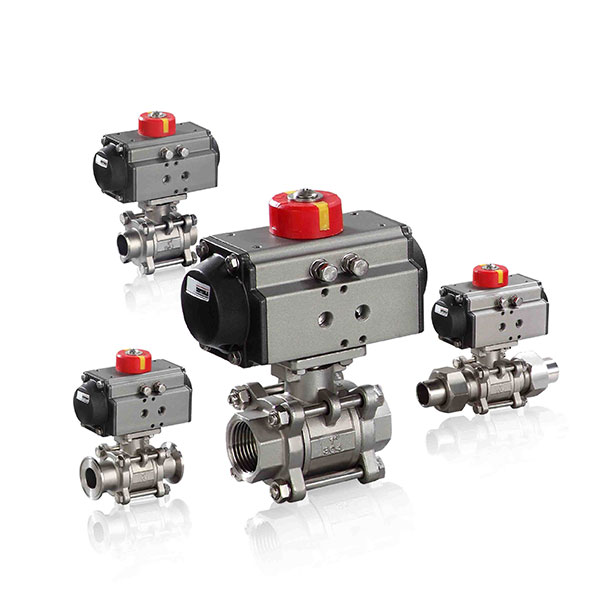

    Q611F气动螺纹球阀 及对焊连接球阀分为整体式（一片式）、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动

三片式球阀具有以下优点：

1． 流体阻力小，其阻力系数与同长度的管段相等。

2． 结构简单、体积小、重量轻。

3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用

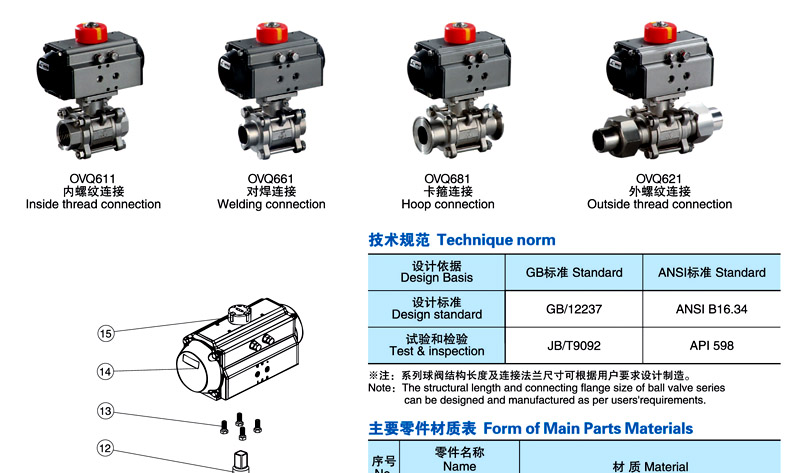

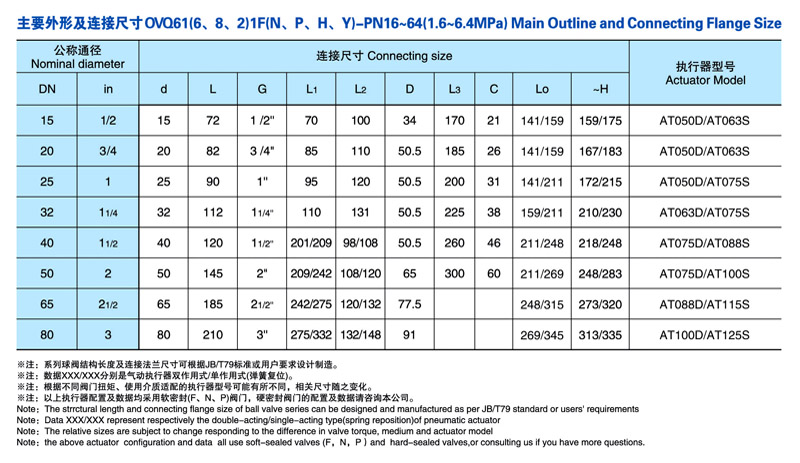

技术规范

订购须知：

1.请在订货时提供气动阀门详细口径规格、交货地点、交货时间、包装方式及增值税

(1)阀体工作压力

(2)阀体公称通径/口径

(3)阀体材质（铸铁、球墨铁、WCB、304、316、FRPP、UPVC、PVDF等）

(4)阀体连接形式;(法兰、内螺纹、外螺纹、焊接、对夹、卡箍、卡套等)

(5)阀体结构形式

(6)阀门包装方式（纸袋、纸箱及木箱等）

2.根据管道需要，决定选用双作用，（往复式.二位开关式）或弹簧复位式（常闭或常开式）。

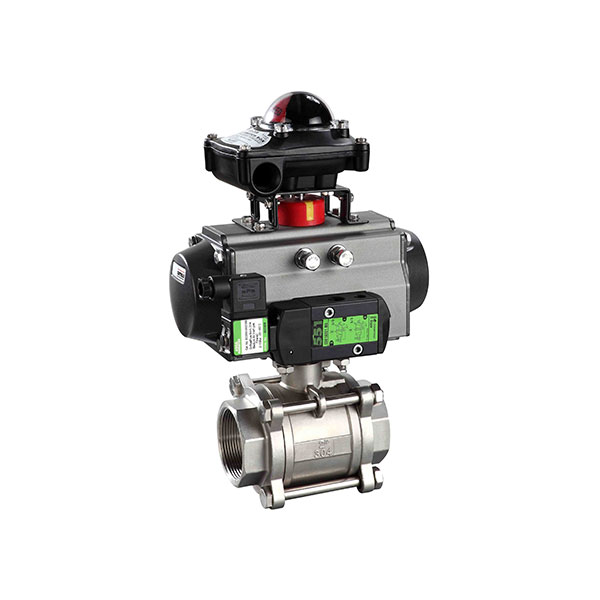

3.可选配控制附件，需附件请来电注明。

（1）单电控电磁阀（断电进常闭或常开）(防爆或普通型)；

（2）双电控电磁阀（开关式防爆或普通型）；

（3）阀位开关回讯器（防爆及普通型）；

（4）气源处理三联件（空气减压过滤器）。特殊使用环境（易燃易爆场合），可选防爆型；

（5）手动操作器（顶装及侧装）；

（6）电气定位器（4-20MA)气动阀门定位器（0.15-0.8）Mpa。

4.本公司所有产品保质期为一年；
