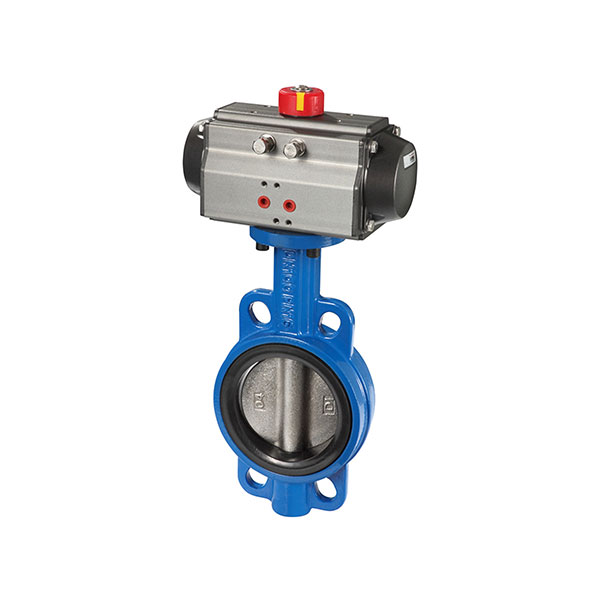

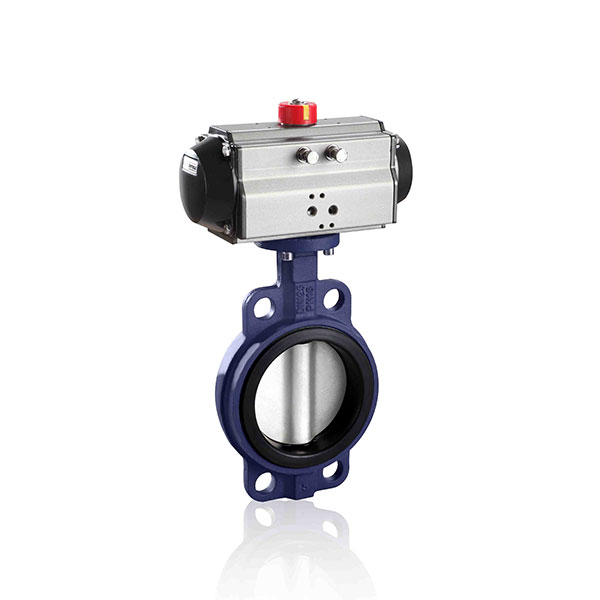

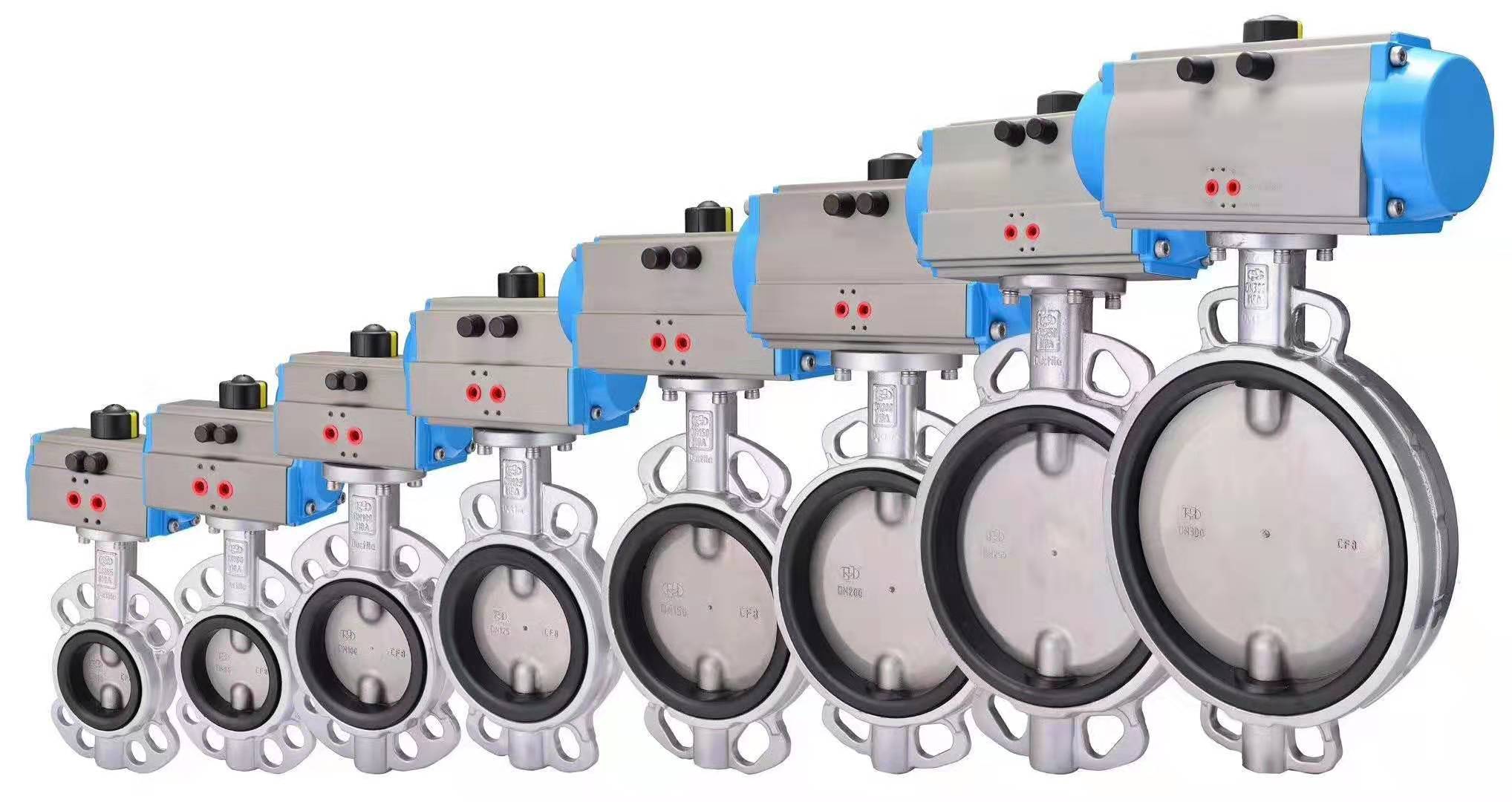

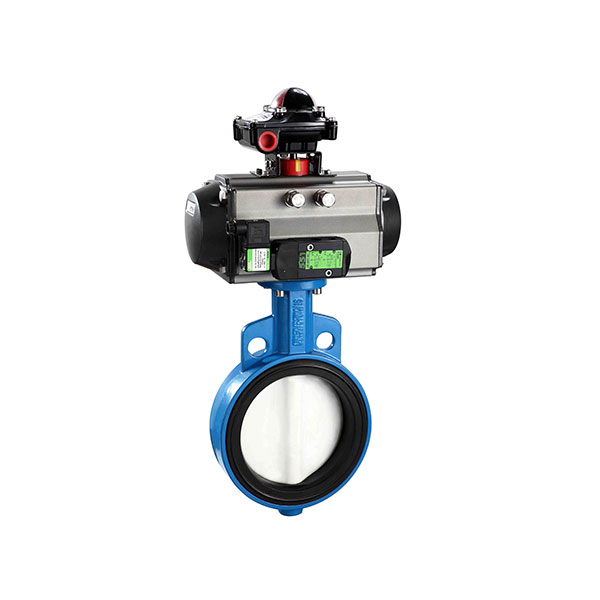

产品名称：气动对夹蝶阀

产品型号：D671X/F-16Q

D671气动对夹蝶阀产品介绍：

     气动蝶阀是一种旋转型调节阀。具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
    本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0MPa，口径由50mm至1400mm，泄漏量等级有II级和VI级，流量特性为近似等百分比。
     气动切换成手动时，使用侧装手轮机构方法（对照图三）；拔出定位销，向上扳动手柄，蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，则相反扳动手柄即可。

D671气动对夹蝶阀产品特点：

阀体采用钢板焊接，结构紧凑，体积小，重量轻。
GT、AW两系列产品仅执行机构不同，其他均相同，产品间互换性强。
气闭式、气开式之间变换能力强，用户在现场即可实现。
流阻小，额定流量系数大，约为同口径单座阀的3倍左右。
阀板关闭位置时有10°初始角，故泄漏量小。
密封型蝶阀因有软质材料制作的阀座，故泄漏量小

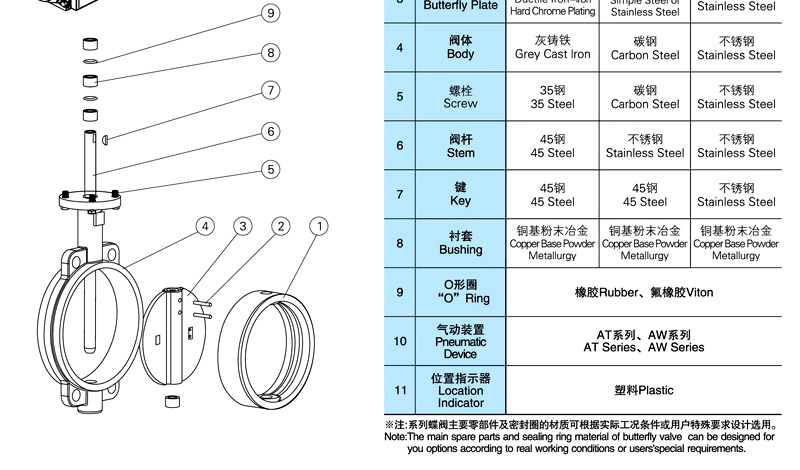

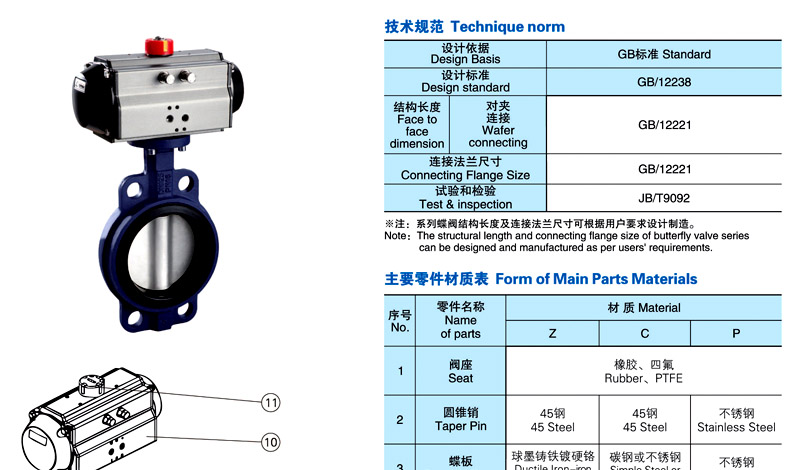

D671气动对夹蝶阀主要零件材料：

阀体：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀板：碳钢、1Cr18Ni9Ti
长轴：1Cr18Ni9Ti
阀座：碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承：青铜、不锈钢堆焊司太莱合金
填料：聚四氟乙烯、柔性石墨

阀盖：碳钢

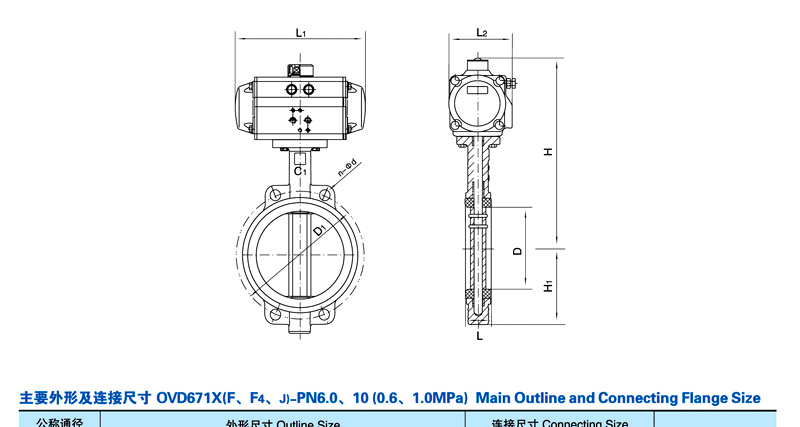

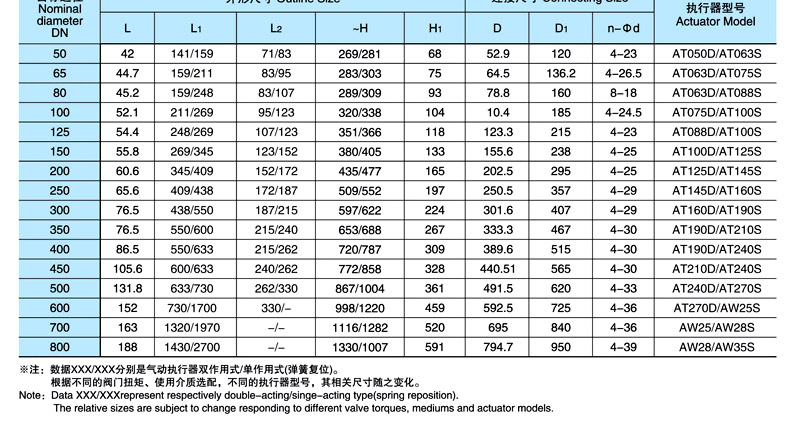

D671气动对夹蝶阀主要技术参数和性能指标：

订购须知：

1.请在订货时提供气动阀门详细口径规格、交货地点、交货时间、包装方式及增值税

(1)阀体工作压力

(2)阀体公称通径/口径

(3)阀体材质（铸铁、球墨铁、WCB、304、316、FRPP、UPVC、PVDF等）

(4)阀体连接形式;(法兰、内螺纹、外螺纹、焊接、对夹、卡箍、卡套等)

(5)阀体结构形式

(6)阀门包装方式（纸袋、纸箱及木箱等）

2.根据管道需要，决定选用双作用，（往复式.二位开关式）或弹簧复位式（常闭或常开式）。

3.可选配控制附件，需附件请来电注明。

（1）单电控电磁阀（断电进常闭或常开）(防爆或普通型)；

（2）双电控电磁阀（开关式防爆或普通型）；

（3）阀位开关回讯器（防爆及普通型）；

（4）气源处理三联件（空气减压过滤器）。特殊使用环境（易燃易爆场合），可选防爆型；

（5）手动操作器（顶装及侧装）；

（6）电气定位器（4-20MA)气动阀门定位器（0.15-0.8）Mpa。

4.本公司所有产品保质期为一年；
